Подробно разновидности кареток мы рассмотрели в этой статье.

Каретки демонтируют или меняют в случае покадания в них влаги (утопили байк), износа подшипников, искривления положения оси. Каретки "под квадрат" и Octalink славятся тем, что со временем они начинают хрустеть. зачастую достаточно их перебрать, очистить и заменить смазку, проверив наличие всех подшипников (в случае насыпных).

Сейчас мы рассмотрим схему демонтажа и монтажа кареток.

Как уже было сказано, существует как минимум 3 типа несовместимых между собой кареток: под "квадрат" (с квадратным сечением оси), Octalink (с круглым шлицевым сечением) и ISIS. Справедливости ради, всегда стоит уточнять про существование Shimano Hollowtech II с интегрированным каретками, применяемыми в байках верхней ценовой категории и потихоньку спускающихся в среднюю ценовую категорию (Deore).

Монтаж и демонтаж кареток

Каретки "под квадрат"

Могут выполняться как в виде неразборного картриджа, так и разборные с отдельной осью и насыпными подшипниками.
Разборные каретки

1. Снимаем шатуны

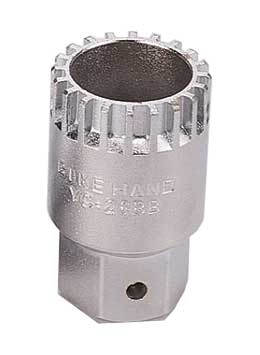

2. Вставляем съемник Bike Hand YC-26BB в шлицы каретки.

3. Выкручиваем чашку каретки или внутренним гексом (шестигранником) или гаечным/разводным/рожковым ключом. Как правило, съемники рассчитаны под ключ 24 мм или шестигранник 1/2". Ключами стоит пользоваться для большего рычага. Усилие должно быть 50-70 Нм. Правая чашка имеет левую резьбу.
4. Аналогично откручиваем левую чашку. Она имеет правую резьбу.
5. Внимание! Если используются насыпные подшипники, расположенные в чашках, то они могут выпасть и раскатиться по полу.
6. Вынимаем ось каретки. Осматриваем протачивания.
7. Смазываем подшипники густой литиевой смазкой, например, ЛИТОЛ-24 или Weldtite Lithium Grease. Этой же смазкой смазываем резьбы обеих чашек.
8. Сборку начинаем с правой стороны. Вставляем ось в правую чашку, и ввинчиваем эту чашку в раму до упора.
9. Аналогично вворачиваем с другой стороны левую чашку.

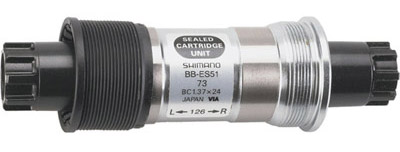

Картриджные неразборные каретки
Процесс аналогичен предыдущему за исключением того, что каретка целиком вворачивается с правой стороны, а потом слева закручивается чашка. При разборке - наоборот.
Помните про "левые" резьбы кареток.

Каретки Shimano Octalink

Для кареток Octalink можно пользоваться тем же съемником. Они отливается осью и шлицами на ней, но не способом монтажа.

Точно также при снятии сначала откручивается левая пластмассовая чашка, а затем каретка выкручивается справа.

Каретки Shimano Hollowtech II

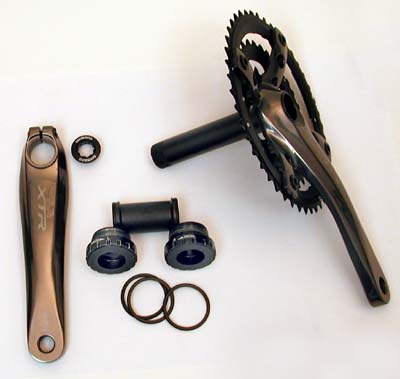

Как видно на картинке, на таких каретках чашек 2, обе откручиваются специальным съемником. Внутри находятся уплотнительные кольца - не потеряйте их.

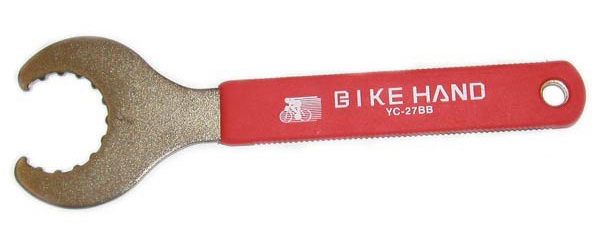

Можно также использовать и другие инструменты: ключ Bike Hand YC-27BB

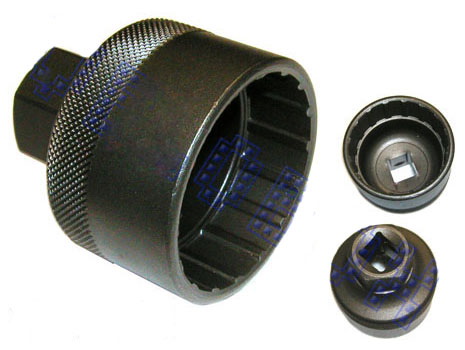

или съемник Bike Hand YC-29BB
.

Каретки ISIS, TRUVATIV GXP, FSA и др.

Для них можно использовать съемник Bike Hand YC-28BB

Фирма Super B выпускает комбинированные ключи для Hollowtech TRUVATIV GXP AM8916 и SB8916
