Словарь узлов и деталей велосипеда

MTB-велосипед. Устройство хардтейла


  1. Рама.
  2. Верхняя труба рамы.
  3. Рулевая колонка.
  4. Вынос руля.
  5. Руль с ручками.
  6. Манетки (механизмы управления переключением передач) и тормозные ручки или моноблоки.
  7. Рулевая (головная) труба рамы.
  8. Вилка (в данном случае амортизационная).
  9. Колесо.
  10. Шина.
  11. Втулка.
  12. Спицы.
  13. Обод колеса.
  14. Нижняя труба рамы.
  15. Педаль (в данном случае контактная или автомат).
  16. Шатун (в общетехнической терминологии, это кривошип, но название "шатун" устоялось). Система - шатуны со звездами.
  17. Ведущие звезды.
  18. Каретка.
  19. Цепь.
  20. Передний переключатель передач.
  21. Задний переключатель передач.
  22. Рамка натяжителя цепи с роликами заднего переключателя передач.
  23. "Петух" - крепление заднего переключателя к раме.
  24. Кассета или трещетка (различаются тем, встроен ли механизм свободного хода во втулку или в блок ведомых звезд).
  25. Задний треугольник рамы.
  26. Ободной тормоз.
  27. Подседельная труба рамы.
  28. Седло.
  29. Подседельный штырь.
  30. Эксцентриковый зажим регулировки седла по высоте.

Английская терминология

Нажмите для просмотра:

Английские термины

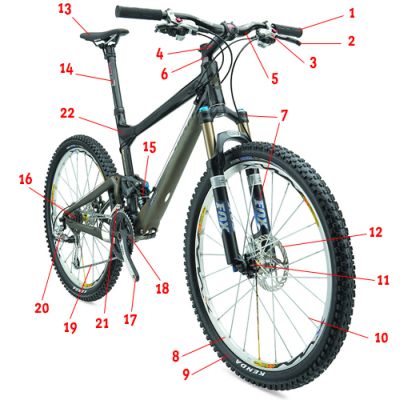

Конструкция dirt-велосипеда (двухподвес)


  1. Грипсы
  2. Тормозные ручки
  3. Манетки
  4. Вынос
  5. Руль
  6. Рулевая колонка
  7. Вилка
  8. Обод
  9. Покрышки
  10. Спицы
  11. Втулки
  12. Тормоз
  13. Седло
  14. Подседельный штырь
  15. Задний амортизатор
  16. Кассета
  17. Шатуны
  18. Защита
  19. Цепь
  20. Задний переключатель
  21. Передний переключатель
  22. Рама

Рама dirt-велосипеда

  1. Верхняя труба
  2. Нижняя труба
  3. Подседельная труба
  4. Верхние перья
  5. Нижние перья
  6. Рулевая труба

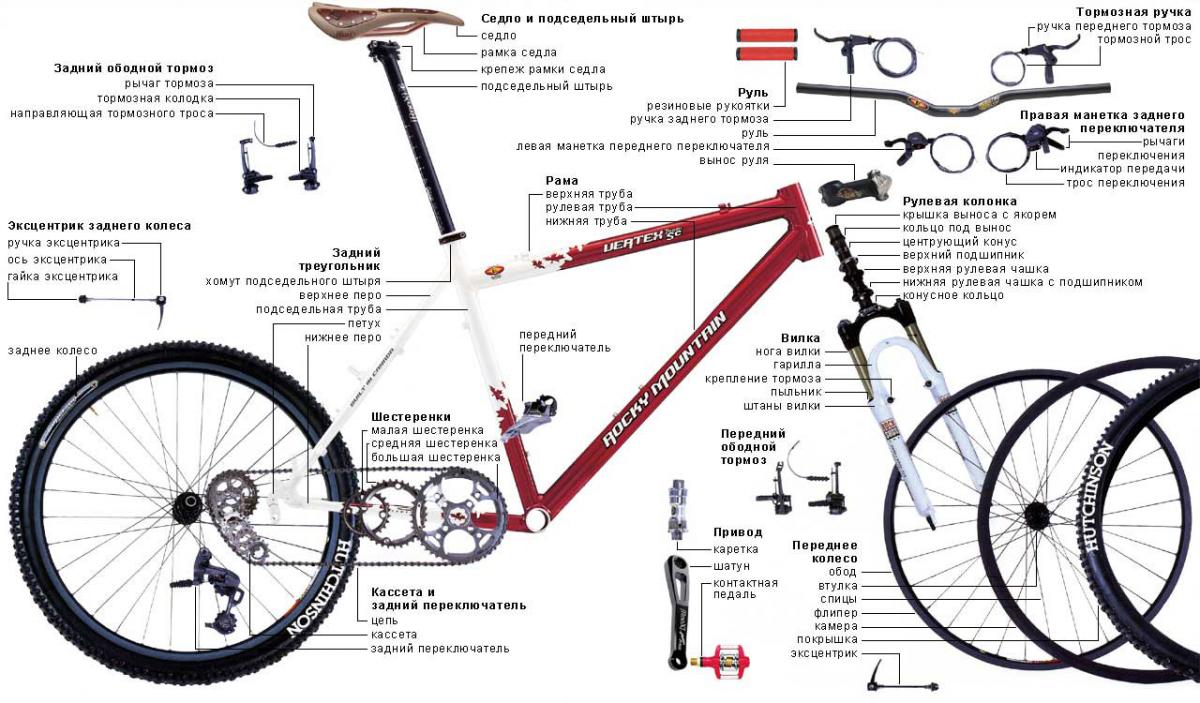

Внутреннее устройство велосипеда в разборе

Нажмите для просмотра:
